Holosun K-series footprint standard

K-series red dot footprint är en modifiering av Shield RMSc-standarden. Jämfört med Shield-standarden har K-serien inte urtagen på baksidan av enheten, och de främre urtagen är också något mindre djupa. Det betyder att för att anpassa red dot till Shield-standarden skulle du behöva kapa de bakre stiften och korta de främre stiften.

Modifiering medför dock andra risker - du kan skada fästet. Du förlorar också garantin för ett sådant fäste på grund av modifieringen. Av den anledningen behandlar vi K-series footprint som en separat monteringsstandard istället för Shield RMSc-standarden.

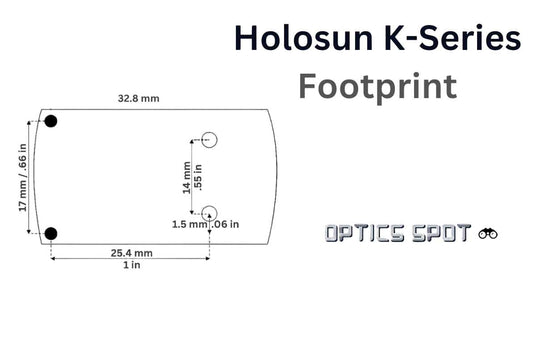

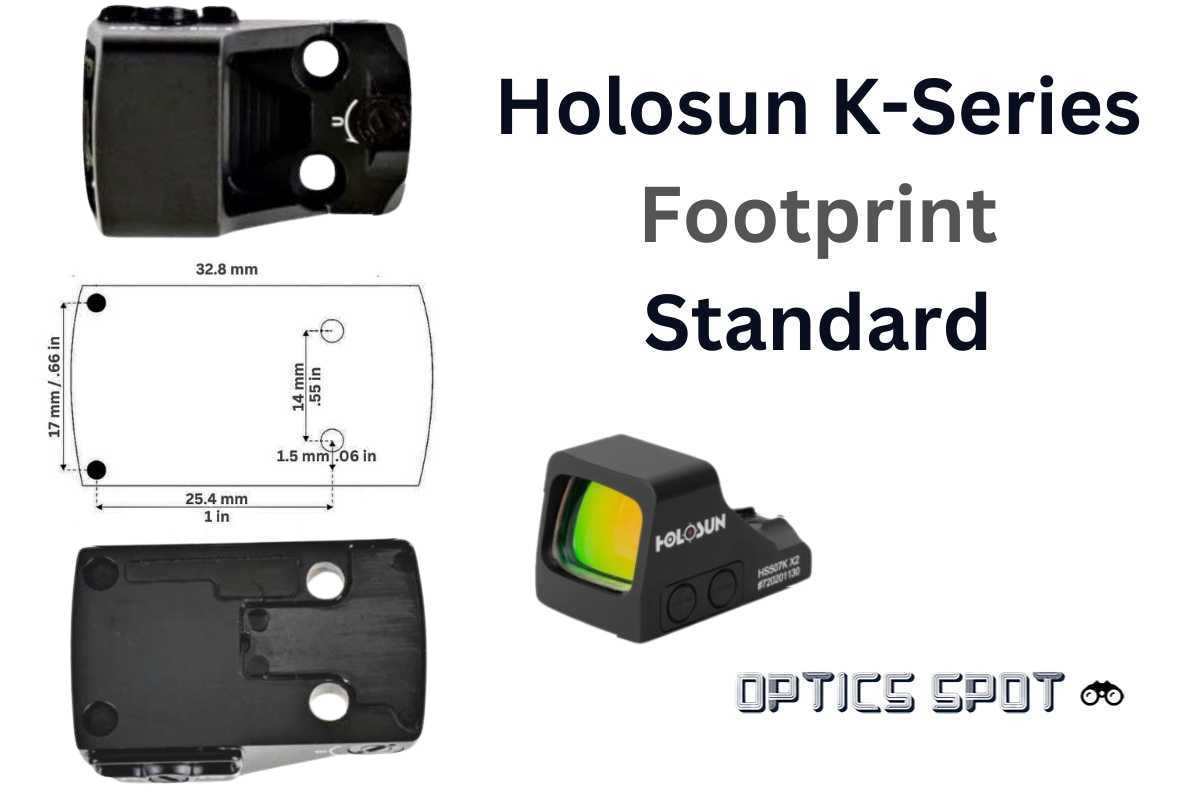

Holosun K-series-mönstret består av två uttag i de främre hörnen framtill på siktet och av två skruvhål i den bakre delen av siktet.

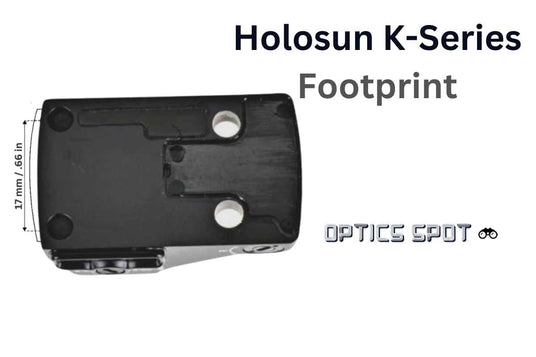

De främre uttagen är 17 mm / 0.66 tum från varandra. Placeringen av dessa två uttag motsvarar placeringen av de tappar som finns på monteringsytan på varje montage för denna standard.

Skruvhålen är placerade i den bakre delen av optikenheten. Dessa används för att fästa siktet på montagen. Dessa två skruvhål är 14 mm / 0.55 tum från varandra.

Skruvarna som ska användas för dessa skruvhål ingår alltid i förpackningen tillsammans med siktet.
