Vilka rödpunktsikten fungerar med Trijicon-montaget? Kommer du att kunna installera Holosun 507C på samma platta som Trijicon RMR rödpunktsikte? Vi täcker full kompatibilitet för footprint i denna artikel.

Förklaring av footprint-kompatibilitet

Vad betyder ett “footprint”? Termen footprint avser strukturen på uttag och skruvhål på basen av den optiska enheten.

Och vad betyder det om footprint är kompatibla? Varje optiskt sikte har någon form av bas för montering. Basen består av stift i olika positioner och hål för skruvar som används för att fästa siktet på montaget.

Om två sikten använder samma bas för montering säger vi att de delar samma footprint. I denna artikel visar vi vilka rödpunktsikten som delar samma footprint.

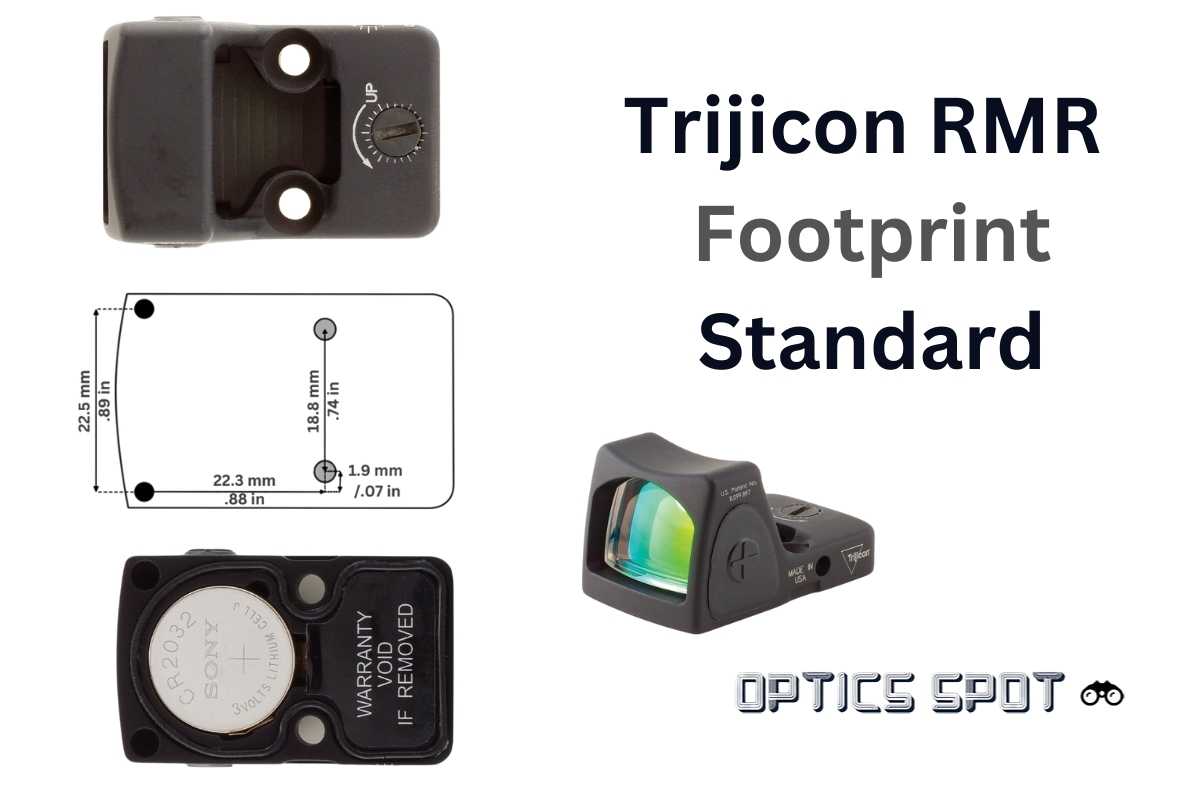

Trijicon RMR footprint-mönster

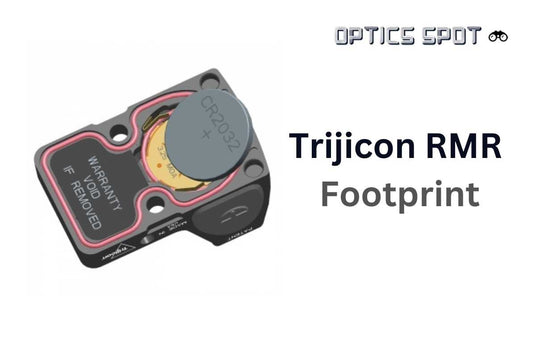

RMR-footprint består av två socklar framtill och två skruvhål i mitten av siktet.

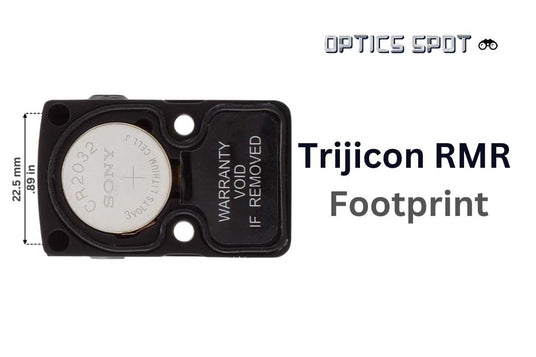

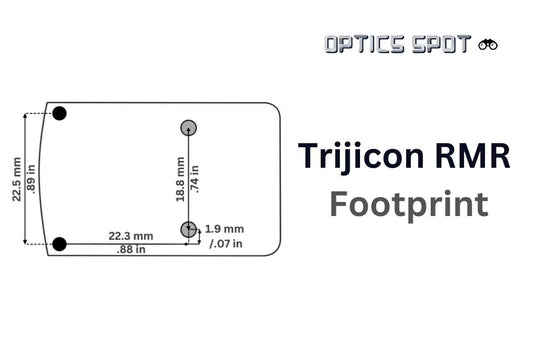

De främre socklarna är 22,5mm / 0.89 inches från varandra, vardera placerad i hörnet längst fram på siktet. Placeringen av dessa två socklar motsvarar placeringen av stiften som finns på monteringsytan på varje montage för denna standard.

Skruvhålen är placerade ungefär i mitten av den optiska enheten. Dessa används för att fästa siktet på montaget. Dessa två skruvhål är 18,8mm / 0.74 inches från varandra.

Skruvarna som ska användas för dessa skruvhål ingår alltid i förpackningen tillsammans med siktet.

Kompatibla rödpunktsikten

RMR är ett av de vanligaste footprinten på marknaden.

Nedan hittar du en komplett lista över sikten som fungerar med Trijicon footprint.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Rödpunktsikten med Trijicon RMR footprint

Visa alla

Hur man monterar rödpunktsikte med Trijicon RMR footprint

Det beror på vilken enhet du vill montera det på.

  • Ska du installera det på ett picatinny-montage? Dvs. ett vapen utrustat med Picatinny-skena? Då behöver du leta efter ett picatinny-montage med RMR footprint.
  • Eller ska du montera det på en pistol? Och kommer pistolen att vara Optics Ready (med pistolslid skuren för red dot). Då behöver du leta efter rödpunktsmontage med RMR footprint.
  • Eller är det en standardpistol utan sådan urfräsning? Då behöver du leta efter en optikplatta med RMR footprint.

Andra footprint-standarder

Det finns många olika baser för rödpunktsikten, men de andra vanligaste är följande:
